Затворы дисковые промышленные Cepex с ручкой
Код: 740745
В наличии
Код: 993424
Под заказ
Код: 761969
Под заказ
Код: 742484
Под заказ
Код: 365439
Под заказ
Код: 314307
Под заказ
Код: 439422
Под заказ
Код: 755164
Под заказ
Код: 939083
Под заказ
Код: 614903
Под заказ
Код: 297888
Под заказ
Код: 715876
Под заказ
Промышленные дисковые затворы Cepex с ручкой предназначены для применения в качестве запорной арматуры. При монтаже располагается между 2-мя фланцами. Обладают отличными механическими и физическими свойствами: не ржавеют, имеют высокую химическую прочность и длительный срок службы, герметичны, экологически безвредны и не выделяют вредных веществ при использовании.
Материалом уплотнительного кольца служит этилен-пропиленовый каучук / фторкаучук (витон), ось изготовлена из нержавеющей стали AISI 630.
Технические характеристики
- Тип соединения: фланцевый
- Количество отверстий: 8
- Конструкция: разборная
- Максимальное рабочее давление: 10 бар
- Для применения в промышленности

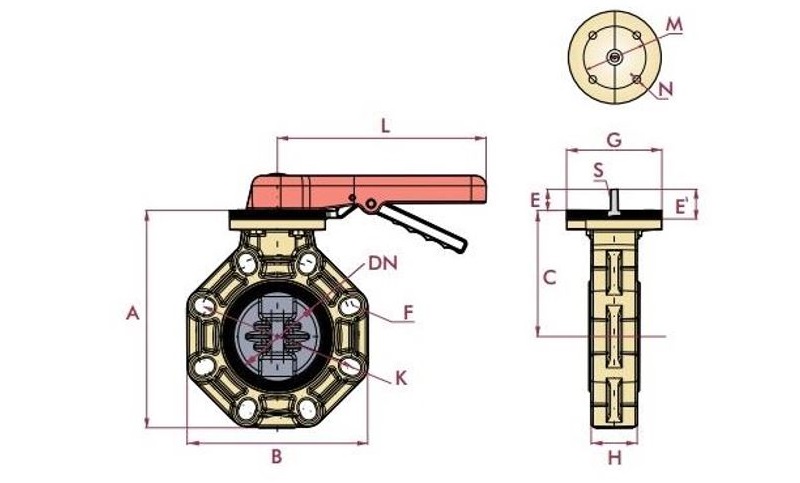

Габаритные размеры
| DN | D, мм | A, мм | B, мм | C, мм | E, мм | F, мм | G, мм | H, мм | K, мм | L, мм | M, мм | N, мм | E’, мм | S, мм |
| 65 | 63-75 | 201 | 156 | 120 | 40 | 18 | 112 | 48 | 125-145 | 220 | 70 | 9 | 35 | 10 |
| 80 | 90 | 232 | 190 | 136 | 40 | 19 | 112 | 52 | 150-170 | 245 | 70 | 9 | 35 | 12 |
| 100 | 110 | 255 | 212 | 148 | 40 | 19 | 112 | 59 | 180-192 | 245 | 70 | 9 | 35 | 16 |
| 125 | 125-140 | 284 | 238 | 164 | 40 | 22 | 112 | 66 | 190-215 | 320 | 70 | 9 | 35 | 20 |
| 150 | 160 | 314 | 265 | 180 | 40 | 24 | 112 | 72 | 240 | 320 | 70 | 9 | 35 | 20 |
| 200 | 200-225 | 378 | 320 | 217 | 50 | 23 | 136 | 73 | 270-298 | 391 | 102 | 11 | 47 | 26 |
