Затворы дисковые Cepex с пневмоприводом CH-Air (двойной) с блоком управления
Код: 942903
Под заказ
Код: 844482
Под заказ
Код: 368276
Под заказ
Код: 837305
Под заказ
Код: 951887
Уточнить наличие и цену
Код: 679776
Уточнить наличие и цену
Код: 607545
Уточнить наличие и цену
Код: 953093
Уточнить наличие и цену
Код: 957577
Уточнить наличие и цену
Код: 294391
Уточнить наличие и цену
Код: 301315
Уточнить наличие и цену
Код: 485041
Уточнить наличие и цену
Код: 453489
Уточнить наличие и цену
Код: 630281
Уточнить наличие и цену
Код: 389860
Уточнить наличие и цену
Дисковые затворы Cepex с пневмоприводом CH-Air предназначены для применения в качестве запорной арматуры. При монтаже располагается между 2-мя фланцами. Обладают отличными механическими и физическими свойствами: не ржавеют, имеют высокую химическую прочность и длительный срок службы, герметичны, экологически безвредны и не выделяют вредных веществ при использовании.
Материалом уплотнительного кольца служит этилен-пропиленовый каучук / фторкаучук (витон), ось изготовлена из нержавеющей стали AISI 630.
Технические характеристики
- Двойного действия
- Блок управления
- Тип соединения: фланцевый
- Конструкция: разборная
- Количество отверстий: 8
- Максимальное рабочее давление: 10 бар

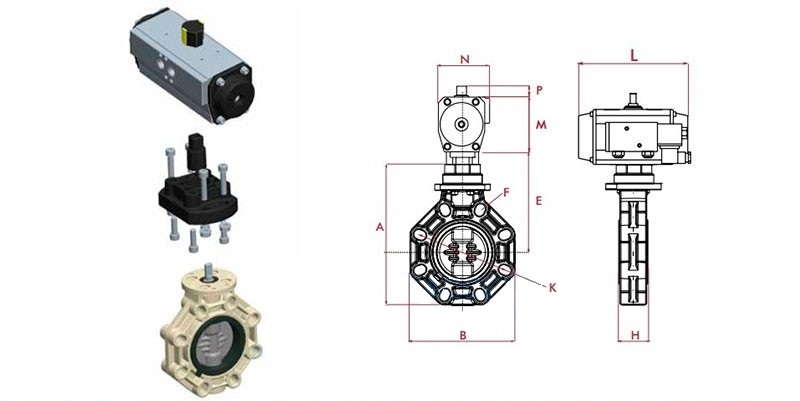

Габаритные размеры
| DN | D, мм | A, мм | B, мм | F, мм | H, мм | K, мм | E, мм | L, мм | M, мм | P, мм | N, мм |
| 65 | 63-75 | 201 | 156 | 18 | 48 | 125/145 | 150 | 210 | 100 | 20 | 94 |
| 80 | 90 | 232 | 190 | 19 | 52 | 150/170 | 166 | 210 | 100 | 20 | 94 |
| 100 | 110 | 255 | 212 | 19 | 59 | 180/192 | 178 | 210 | 100 | 20 | 94 |
| 125 | 125-140 | 284 | 238 | 22 | 66 | 190/215 | 194 | 280,5 | 125 | 20 | 120 |
| 150 | 160 | 314 | 265 | 24 | 72 | 240 | 210 | 280,5 | 125 | 20 | 120 |
| 200 | 200-225 | 378 | 320 | 23 | 73 | 270/298 | 260 | 280,5 | 125 | 20 | 120 |
| 250 | 250-280 | 461 | 453 | 29 | 114 | 335/362 | 306 | 310 | 142 | 30 | 134 |
| 300 | 315 | 556 | 477 | 29 | 114 | 390/432 | 358 | 362 | 155 | 30 | 141 |
